Un refroidisseur industriel qui s'arrête fréquemment représente bien plus qu'un simple désagrément de maintenance. Sur une ligne de production, ces arrêts répétés peuvent interrompre la production, perturber la stabilité de la température du processus et accroître le risque d'endommagement des équipements.
Lorsqu'un client signale à un technicien du service après-vente : « Le refroidisseur fonctionne un certain temps puis s'arrête », la première réaction ne doit pas être de remplacer le compresseur ou d'ajouter du réfrigérant. L'arrêt est généralement un mécanisme de protection. La question la plus importante est : Quelle condition a déclenché la protection ?
Cet article explique les raisons les plus courantes pour lesquelles un refroidisseur industriel Il continue de s'arrêter et propose une approche pratique de dépannage pour les techniciens et les équipes après-vente.
Un refroidisseur industriel peut s'arrêter fréquemment pour les raisons suivantes :
La méthode la plus efficace pour résoudre le problème consiste d'abord à identifier l'alarme elle-même, puis à vérifier, dans un ordre logique, le circuit d'eau, l'alimentation électrique, l'état du condenseur et le système de réfrigération.
Hengde Insight :Une alarme de refroidisseur industriel vous avertit Quelle protection a été déclenchée ?mais pas nécessairement là où le problème initial a commencéCette distinction est importante. Par exemple, une surcharge du compresseur peut constituer l'ultime mesure de protection, alors que la cause réelle pourrait être une tension anormale, une pression de condensation élevée ou un débit d'eau de refroidissement insuffisant.
Les refroidisseurs industriels sont généralement équipés de plusieurs fonctions de protection. Selon le modèle, il peut s'agir de protections contre la haute pression, la basse pression, les surcharges, les surpressions, le gel, les pertes de phase et les inversions de phase.
Ces protections ne constituent pas des interruptions inutiles. Elles sont conçues pour arrêter l'équipement avant qu'une condition de fonctionnement anormale ne cause des dommages plus graves.
Par conséquent, lorsqu'un refroidisseur s'arrête de manière répétée, les techniciens doivent éviter de traiter chaque arrêt comme un problème identique.
Par exemple, un refroidisseur qui s'arrête après 5 secondes nécessite une enquête différente de celle menée sur un refroidisseur qui fonctionne normalement pendant deux heures puis se déclenche en pleine période de production maximale.
La protection contre les hautes pressions est une cause fréquente d'arrêt des refroidisseurs industriels, notamment par temps chaud ou lorsque l'évacuation de la chaleur est insuffisante.
Pour un refroidisseur à air, vérifier:
Pour un refroidisseur à eau, l'enquête devrait se concentrer sur le côté eau du condenseur :
Un refroidisseur à eau utilise le système d'eau de refroidissement pour évacuer la chaleur du cycle frigorifique. Si la tour de refroidissement ou la circulation d'eau du condenseur présente un dysfonctionnement, le refroidisseur peut finir par s'arrêter en raison d'une surpression, même si le compresseur fonctionne normalement.
Hengde Insight :Lorsqu'une alarme de haute pression se déclenche, ne vous contentez pas de demander : « Le condenseur est-il sale ? » Il est plus pertinent de se poser la question suivante : « Où est censée aller la chaleur du fluide frigorigène, et cette chaleur est-elle réellement évacuée ? » Cette approche permet aux techniciens d'examiner l'ensemble du système de rejet de chaleur plutôt qu'un seul composant.
La protection contre les basses pressions nécessite une approche de dépannage différente.
Les causes possibles incluent une quantité insuffisante de réfrigérant, une fuite de réfrigérant, une température d'eau trop basse, un débit de réfrigérant restreint, des problèmes de détendeur, un filtre déshydrateur obstrué ou un débit insuffisant côté évaporateur.
Si un technicien soupçonne un niveau de réfrigérant insuffisant, le simple ajout de réfrigérant ne doit pas être considéré comme la solution finale.
En cas de fuite, le refroidisseur peut fonctionner normalement pendant une courte période après l'ajout de réfrigérant, puis présenter à nouveau le même problème.
La meilleure approche consiste à confirmer la pression de fonctionnement, à inspecter le circuit frigorifique et à déterminer si la charge de réfrigérant est effectivement insuffisante.
Les problèmes de circulation d'eau sont parfois négligés car les techniciens se concentrent naturellement sur le système de réfrigération lorsqu'un refroidisseur s'arrête.
Cependant, un débit d'eau insuffisant peut déclencher une protection contre le surverse ou créer des conditions anormales au niveau de l'évaporateur.
Veuillez vérifier les éléments suivants :
Il est également utile de noter les températures d'entrée et de sortie de l'eau glacée. Si l'écart de température devient soudainement anormal, le problème peut être lié à la circulation de l'eau ou à la charge du procédé plutôt qu'au compresseur frigorifique.
Une alarme de surcharge du compresseur ne signifie pas automatiquement que le compresseur est endommagé.
Avant d'envisager le remplacement du compresseur, vérifiez les conditions électriques pendant le fonctionnement du refroidisseur :
Des bornes électriques desserrées ou oxydées peuvent également provoquer des problèmes intermittents. Il est particulièrement important de vérifier ce point sur les équipements anciens ou les machines fonctionnant dans des conditions de vibrations continues et de températures élevées.
Si le refroidisseur fonctionne normalement pendant 30 minutes puis s'arrête, les techniciens doivent, dans la mesure du possible, relever le courant et la tension avant l'arrêt. Un contrôle effectué uniquement après l'arrêt de la machine risque de ne pas détecter l'anomalie.
L'environnement d'installation peut avoir un effet direct sur les performances du refroidisseur.

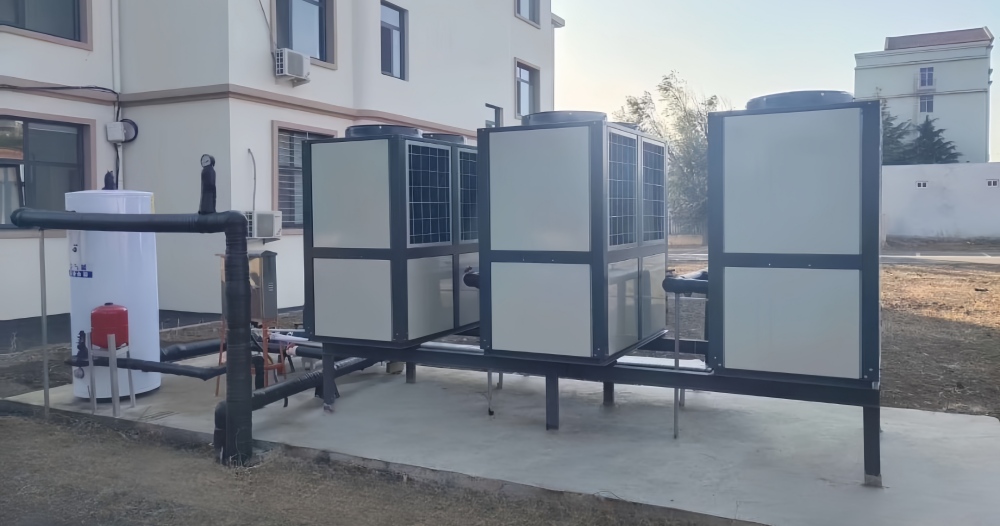

Pour les refroidisseurs industriels refroidis par air, une ventilation insuffisante ou une recirculation d'air chaud peuvent augmenter la température de condensation et provoquer une protection contre les hautes pressions.
Par exemple, un refroidisseur peut fonctionner normalement le matin, mais s'arrêter à plusieurs reprises pendant les heures les plus chaudes de l'après-midi.
Dans ce cas, la température ambiante doit être enregistrée en même temps que l'heure de l'alarme.
Vérifiez également que le refroidisseur dispose d'un espace suffisant pour l'entrée d'air et l'évacuation de l'air chaud. L'installation de plusieurs refroidisseurs à air dans une petite pièce fermée peut créer un environnement à température élevée, même si la température générale de l'atelier semble acceptable.
Hengde Insight :L'heure de l'arrêt constitue une information de diagnostic précieuse. Si un refroidisseur se déclenche systématiquement uniquement pendant les pics de production ou les heures les plus chaudes de la journée, les conditions de fonctionnement peuvent être plus importantes que la conception même du refroidisseur.
Lorsqu'un technicien après-vente reçoit un rapport indiquant qu'un refroidisseur industriel « s'arrête sans cesse », la séquence suivante peut accélérer le dépannage.
Notez le code d'alarme ou l'état de protection avant de réinitialiser la machine. Si possible, prenez une photo de l'écran du contrôleur.
Vérifiez l'alimentation électrique, le niveau d'eau, le fonctionnement de la pompe, les vannes et l'état du contrôleur de base.
Mesurer les températures d'entrée et de sortie d'eau glacée et confirmer les conditions de circulation réelles.
Pour les unités refroidies par air, inspectez le condenseur et les ventilateurs. Pour les unités refroidies par eau, vérifiez le fonctionnement de la tour de refroidissement, la température et le débit de l'eau du condenseur.
Mesurez la tension et le courant nominal en conditions de fonctionnement. Ne vous fiez pas uniquement à une mesure effectuée après l'arrêt du refroidisseur.
Ce n'est qu'après avoir confirmé les conditions de base que le technicien devrait examiner plus en détail la pression du réfrigérant, les composants de dilatation, l'état du filtre déshydrateur et les autres composants du système de réfrigération.
Cette procédure permet d'éviter une erreur fréquente lors des interventions de maintenance : le remplacement d'une pièce coûteuse avant de vérifier si le problème réel est dû à un problème de débit d'eau, d'alimentation électrique ou aux conditions d'installation.

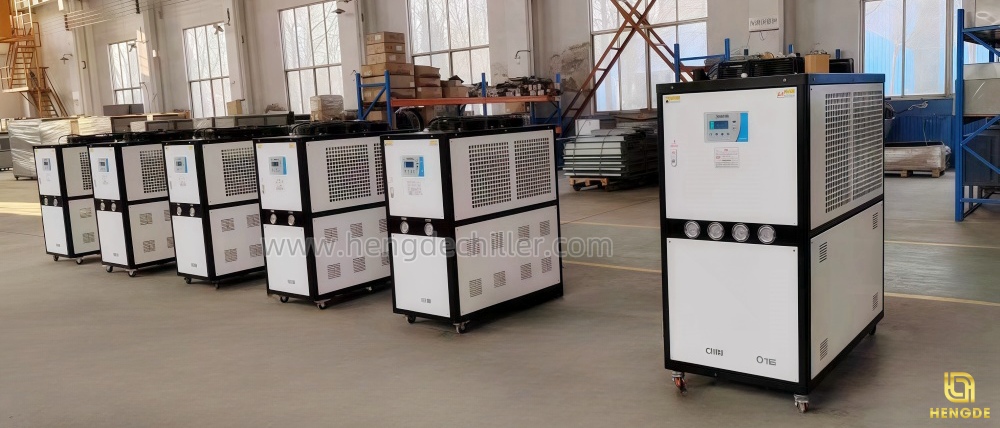

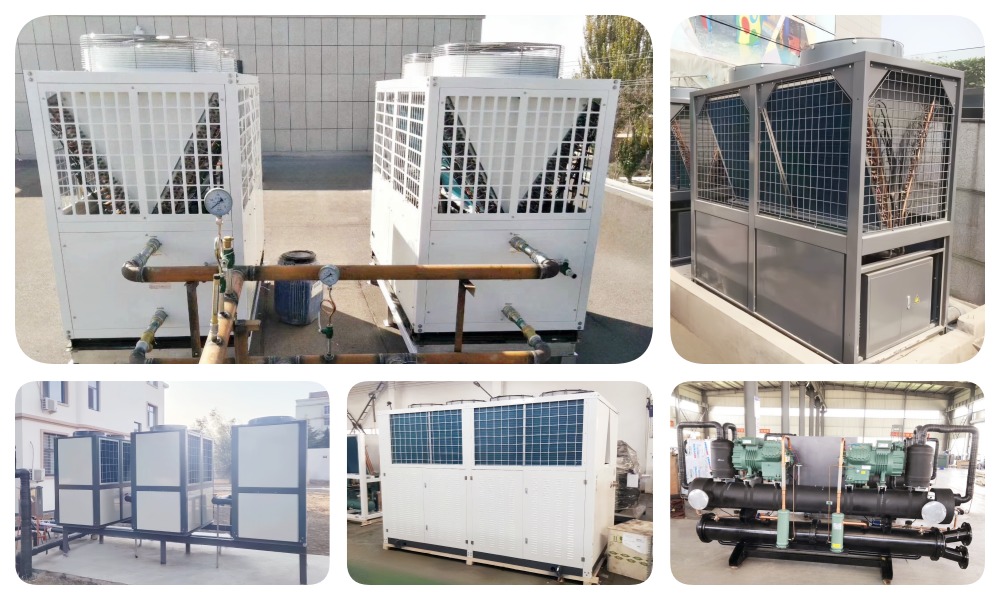

Hengde fabrique des refroidisseurs à air et à eau destinés à diverses applications industrielles, notamment dans les secteurs des plastiques et du caoutchouc, de la chimie, de l'électronique, de l'automobile, de la fonderie sous pression, du traitement de surface, du maritime et autres procédés industriels. Sa gamme de produits comprend des refroidisseurs à spirale, à vis et basse température.
Un exemple illustrant l'importance de considérer le système dans son ensemble est le Hengde HC-20W Refroidisseur à eau.
| Paramètre | HC-20W |
|---|---|
| Capacité de refroidissement | 60 kW / 20 CV / 15 tonnes |
| Compresseur | 7,5 kW × 2 |
| Puissance de la pompe | 2,25 kW |
| Flux d'air de refroidissement | 20 000 m³/h |
| Écoulement d'eau gelée | 10,3 / 12,11 m³/h |
| Puissance de la pompe | 2,25 kW |
| Hauteur de refoulement maximale | 20 m |
| Protection | Protections contre la haute/basse pression, les surcharges, la surchauffe, la perte de phase, l'inversion de phase et autres. |
Ces spécifications montrent pourquoi le dépannage d'un refroidisseur ne doit pas se limiter à la puissance du compresseur. La capacité de la pompe, le débit d'eau, l'échange thermique et les paramètres de protection contribuent également à un fonctionnement fiable. Le HC-20W est disponible avec des options de personnalisation selon les besoins de l'application.

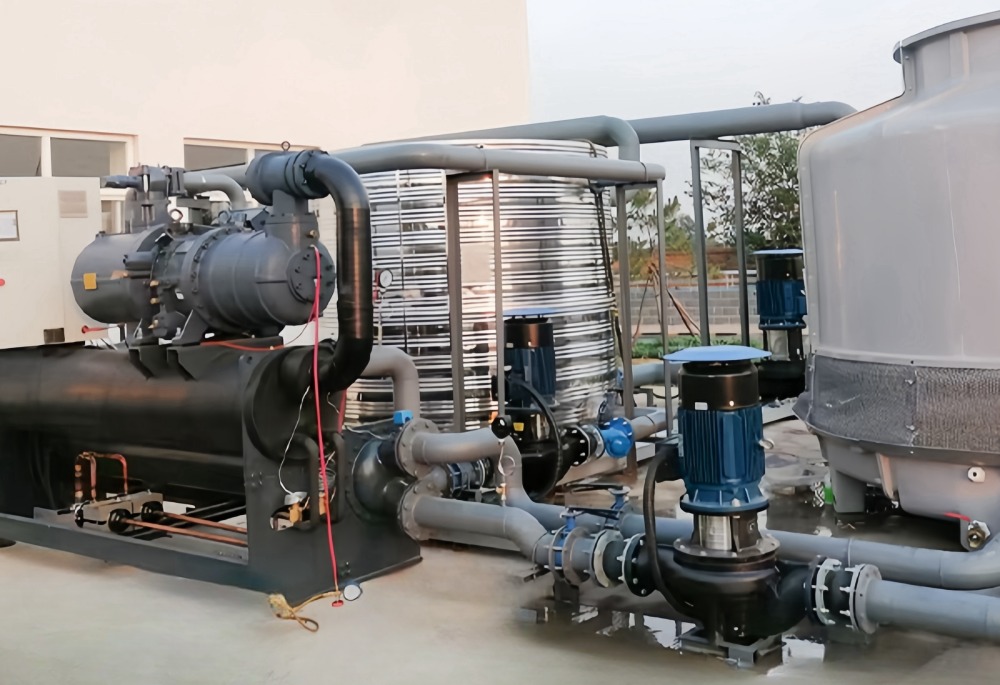

Pour les applications industrielles de plus grande envergure, Hengde fabrique également des refroidisseurs à vis refroidis par eau. HC-600WDPar exemple, ce groupe frigorifique possède une puissance frigorifique nominale de 600 kW / 200 CV / 160 tonnes et utilise deux compresseurs à vis semi-hermétiques de 75 kW. Ses spécifications techniques indiquent un débit d'eau de refroidissement de 155 m³/h et un débit d'eau glacée de 110 m³/h, ainsi que de multiples fonctions de protection.
Ces exemples illustrent un principe d'ingénierie important : Le refroidisseur doit être évalué comme un système de refroidissement complet, et non pas uniquement en fonction de la taille de son compresseur.
La société Nanjing Hengde Electrical Equipment Co., Ltd., fondée en 2010, est spécialisée dans la conception, la fabrication, la vente et le service d'équipements de réfrigération industrielle et de régulation de température. Elle dispose d'une usine de 15 000 mètres carrés et emploie plus de 150 personnes qualifiées, réparties entre les services de recherche et développement, de production, de test, de vente et d'entretien. Hengde fabrique… refroidisseurs à air, refroidisseurs à eau, refroidisseurs à vis, refroidisseurs à spirale, refroidisseurs basse température, refroidisseurs marins, régulateurs de température de moule et unités intégrées de chauffage et de refroidissement.
L'entreprise déclare être certifiée ISO 9001, CE et SGS et indique que ses produits sont distribués en Europe, en Amérique du Nord, au Moyen-Orient et en Asie du Sud-Est. Pour tout nouveau projet de refroidisseur industriel, Hengde a généralement besoin d'informations telles que l'application, la puissance frigorifique requise, les températures d'entrée et de sortie d'eau, la température ambiante, la tension, ainsi que les exigences de débit et de pression. Ces informations permettent aux ingénieurs de sélectionner le refroidisseur en fonction du processus réel, et non pas uniquement en fonction de la puissance.
Les causes les plus fréquentes incluent une pression de réfrigérant trop élevée ou trop basse, un débit d'eau insuffisant, une surcharge du compresseur, des problèmes électriques, une température ambiante élevée, des problèmes de condenseur et une protection déclenchée par des conditions de fonctionnement anormales.
Une réinitialisation peut temporairement désactiver la protection. Si le problème sous-jacent persiste, la même protection se réactivera normalement dès que l'anomalie se reproduira.
Oui. Un débit d'eau insuffisant peut déclencher la protection contre les surpressions et entraîner un fonctionnement anormal de l'évaporateur. Avant de conclure à une panne du système de réfrigération, vérifiez la pompe, le filtre, les vannes, la tuyauterie et le débit réel.
Une température ambiante élevée, des ailettes de condenseur sales, une mauvaise ventilation, des problèmes de ventilateur de condenseur ou une recirculation d'air chaud peuvent augmenter la température de condensation et provoquer une protection contre la haute pression.
Vérifiez la tour de refroidissement, la pompe à eau du condenseur, la température de l'eau du condenseur, le débit d'eau et la propreté du condenseur. Le problème pourrait provenir du circuit d'eau de refroidissement plutôt que du refroidisseur lui-même.
Pas immédiatement. Vérifiez d'abord la tension triphasée, le courant, l'équilibre des phases, les connexions électriques, l'état du condenseur et la pression de fonctionnement. Le remplacement du compresseur ne doit être envisagé qu'après confirmation de la cause.
Un refroidisseur qui s'arrête fréquemment réagit généralement à une anomalie plutôt qu'à une simple panne. La solution la plus rapide consiste à identifier le dispositif de protection, à enregistrer les conditions de fonctionnement et à examiner systématiquement le débit d'eau, l'évacuation de la chaleur, l'alimentation électrique et les performances frigorifiques. Pour les équipes techniques et après-vente, cette approche permet de limiter le remplacement inutile de composants et de déterminer si le problème provient du refroidisseur lui-même ou d'un autre élément du système de refroidissement. L'objectif n'est pas simplement de redémarrer le refroidisseur. L'objectif est de comprendre pourquoi il s'est arrêté.
Si vous choisissez un nouveau refroidisseur industriel ou si vous rencontrez des arrêts répétés sur un système de refroidissement existant, Hengde peut évaluer l'application en fonction de la capacité de refroidissement, de la température de l'eau, du débit, de la pression, des conditions ambiantes et d'autres exigences du projet.
