Dans de nombreux procédés industriels tels que les revêtements, les résines, la production de boues pour batteries et les produits chimiques fins, le contrôle de la température pendant le broyage et le mélange n'est pas seulement une fonction de soutien ; il influe directement sur la qualité du produit et la stabilité du processus.
Lors du traitement des matériaux dans les cuves de broyage, la chaleur est générée en continu par l'agitation à grande vitesse et le frottement. Si cette chaleur n'est pas correctement maîtrisée, elle peut entraîner une viscosité instable, l'agglomération des particules, voire la dégradation du matériau.
C'est ici que unités de contrôle de température Les (TCU), également connues sous le nom d'unités de refroidissement-chauffage ou de systèmes intégrés de chauffage-refroidissement, deviennent essentielles.
1. Pourquoi le contrôle de la température est important dans les cuves de mélange des broyeurs
Lors du broyage et de la dispersion, l'énergie fournie est convertie en chaleur. Pour de nombreux matériaux sensibles, même une faible variation de température peut modifier le résultat final.
Les problèmes typiques causés par une mauvaise régulation de la température sont les suivants :
Pour éviter ces problèmes, les fabricants intègrent des systèmes de contrôle de température externes reliés à l'enveloppe ou au serpentin de la cuve de mélange.
2. Fonctionnement de l'unité de contrôle de température
Le système fonctionne en boucle fermée en utilisant un fluide caloporteur (eau, huile ou glycol).
Elle possède trois fonctions de base :
(1) Chauffage :
Les résistances électriques ou les pompes à chaleur augmentent la température du fluide et transfèrent la chaleur dans le réservoir en cas de besoin.
(2) Refroidissement :
Un circuit frigorifique abaisse la température du fluide pour absorber l'excès de chaleur provenant du processus de mélange.
(3) Circulation :
Une pompe assure la circulation continue du fluide entre l'unité de régulation de température et l'enveloppe du réservoir, garantissant ainsi un échange thermique stable.
Au lieu d'une commutation manuelle, le système réagit automatiquement aux variations de température en temps réel.
3. Système de contrôle et stabilité
Les systèmes modernes sont généralement contrôlés par un automate programmable avec régulation PID.
Un capteur de température installé dans le réservoir transmet en continu des informations au contrôleur. En fonction de l'écart par rapport à la valeur de consigne, le système ajuste automatiquement la puissance de chauffage ou la capacité de refroidissement.
Dans la plupart des applications industrielles, la stabilité de la température peut atteindre environ ±0,5°C, en fonction de la conception du système et des conditions de charge.
4. Applications typiques dans les procédés de broyage
(1) Refroidissement pendant le broyage
C'est l'exigence la plus courante. Elle est utilisée dans :
L'objectif est d'éviter la surchauffe causée par l'énergie mécanique.
(2) Chauffage pendant le traitement
Certains matériaux nécessitent un chauffage contrôlé pour :
(3) Contrôle de température à plusieurs étapes
Certains procédés nécessitent à la fois un chauffage et un refroidissement successifs, par exemple :
5. Avantages des systèmes de refroidissement-chauffage intégrés
Comparés aux équipements de chauffage et de refroidissement séparés, les systèmes intégrés offrent plusieurs avantages :
Conception compacte: un système en remplace deux
Réponse plus rapide: échange de chaleur direct entre les chemises
Meilleure stabilité: commutation automatique entre les modes
Réduction des déchets énergétiques: équilibre thermique optimisé
Opération propre: le système en boucle fermée évite la contamination
Ceci est particulièrement important dans les secteurs ayant des exigences de qualité strictes, comme l'industrie pharmaceutique et les matériaux électroniques.
6. Points de sélection
Lors du choix d'un système pour les cuves de mélange des broyeurs, les ingénieurs se concentrent généralement sur :
Un dimensionnement correct est essentiel : un système sous-dimensionné entraînera une température instable, tandis qu'un système surdimensionné augmentera les coûts et la consommation d'énergie.

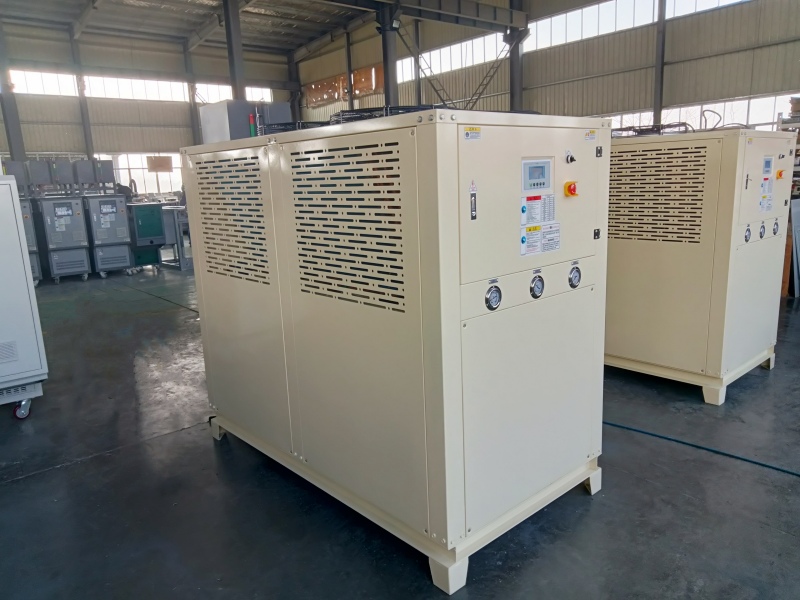

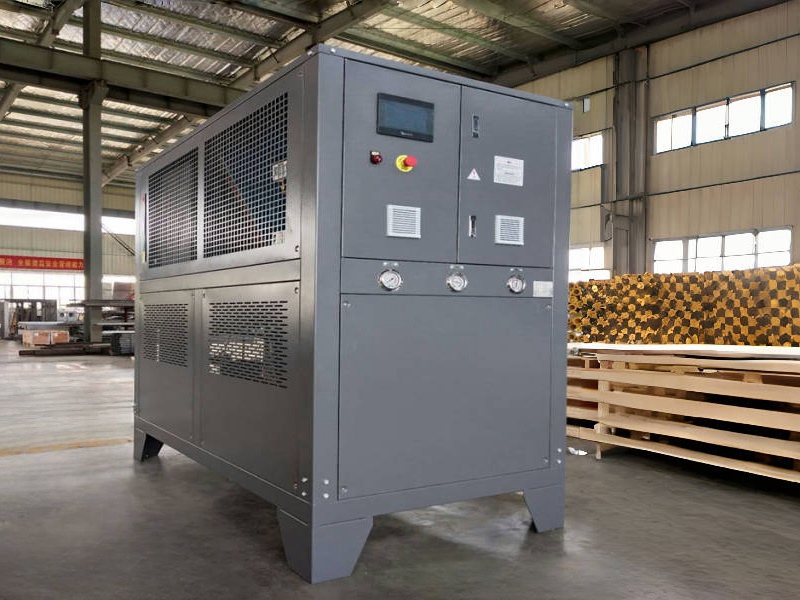

7. Étude de cas du projet Hengde : Unités intégrées de chauffage et de refroidissement
Un vrai projet de NANJING HENGDE ELECTRICAL EQUIPMENT CO., LTD montre comment ce système est appliqué en pratique. Dans l'étude de cas intitulée «3 unités intégrées de chauffage et de refroidissement prêtes à être expédiéesTrois ensembles d'unités de contrôle de température intégrées ont été livrés pour une application de mélange par broyage. Le processus du client exigeait :
Solution fournie par Hengde
Hengde a fourni des systèmes intégrés de chauffage et de refroidissement personnalisés comprenant :
Après sa mise en service, le système a permis d'atteindre les objectifs suivants :
8. Réflexions finales
Dans les applications de mélange par broyage, le contrôle de la température fait souvent la différence entre un processus stable et un processus instable.
Les groupes frigorifiques-chauffants offrent une solution pratique pour gérer à la fois la production de chaleur et les besoins du procédé au sein d'un même système. Ils ne constituent pas de simples équipements auxiliaires, mais un élément essentiel du contrôle des procédés.
Face aux exigences croissantes de précision dans des matériaux tels que les boues pour batteries, les revêtements et les produits chimiques de pointe, les systèmes de contrôle de température intégrés deviennent une configuration standard plutôt qu'une option.
